10.2 架构总览 - 从30,000英尺看TradingAgent

🎯 本节目标

在深入代码细节之前,我们需要先建立一个清晰的全局视角。本节将带你从高空俯瞰TradingAgent的整体架构,理解各个组件如何协同工作。

📐 核心架构图解析

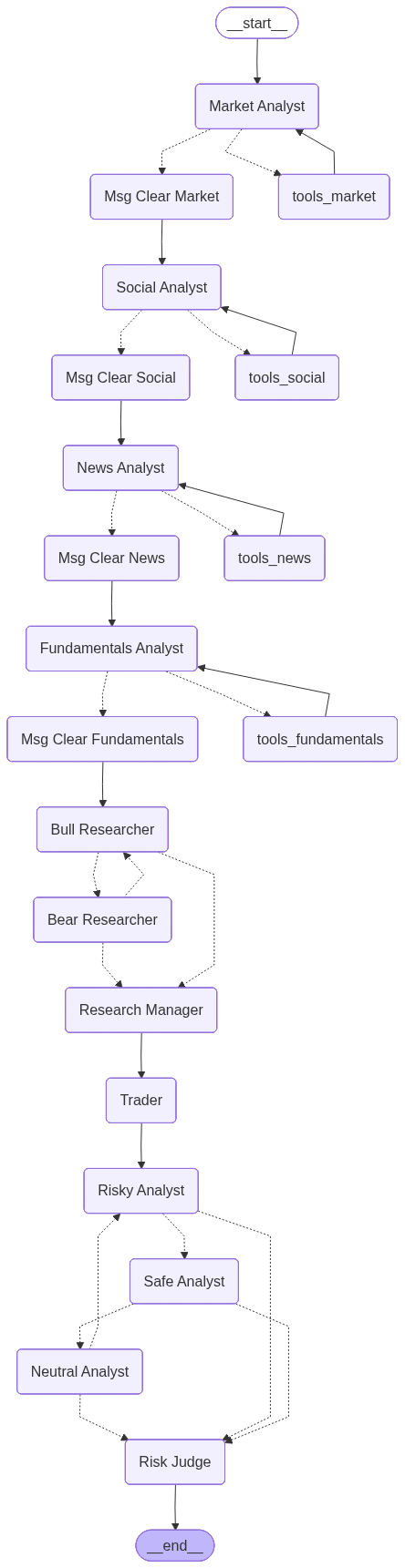

让我们先看论文中的官方架构图:

TradingAgent Architecture

这张图虽然看起来复杂,但其实遵循着清晰的逻辑。让我为你拆解:

第一层理解:垂直流程 - 5个执行阶段

从上到下,整个系统分为5个明确的执行阶段:

START
  ↓
📊 Stage 1: Analyst (数据采集阶段)
  ├─ Market Analyst → tools_market → Msg Clear Market
  ├─ Social Media Analyst → tools_social → Msg Clear Social
  ├─ News Analyst → tools_news → Msg Clear News
  └─ Fundamentals Analyst → tools_fundamentals → Msg Clear Fundamentals
  ↓
💬 Stage 2: Debate (投资辩论阶段)
  ├─ Bull Researcher ↔ Bear Researcher (循环辩论)
  └─ Research Manager (裁决)
  ↓
💼 Stage 3: Trading (交易决策阶段)
  └─ Trader (制定投资计划)
  ↓
⚖️ Stage 4: Risk (风险评估阶段)
  └─ Risky Analyst → Safe Analyst → Neutral Analyst (循环辩论)
  ↓
✅ Stage 5: Decision (最终决策阶段)
  └─ Risk Judge (最终裁决)
  ↓
END

代码映射:

python

# tradingagents/graph/setup.py
# Stage 1: Analyst
workflow.add_edge(START, "Market Analyst")  # Line 132
# ... 4个分析师顺序执行 ...

# Stage 2: Debate
workflow.add_edge("Msg Clear Fundamentals", "Bull Researcher")  # Line 153
# ... Bull ↔ Bear 辩论循环 ...
workflow.add_edge("Research Manager", "Trader")  # Line 172

# Stage 3: Trading
workflow.add_edge("Trader", "Risky Analyst")  # Line 173

# Stage 4: Risk
# ... Risky → Safe → Neutral 辩论循环 ...

# Stage 5: Decision
workflow.add_edge("Risk Judge", END)  # Line 199

这个流程模拟了真实交易公司的决策链路:

阶段	负责人	输出	耗时
1. Analyst	4个分析师	4份专业报告	~80秒
2. Debate	Bull & Bear + Manager	投资建议	~30秒
3. Trading	Trader	交易计划	~20秒
4. Risk	3个风险分析师	风险评估	~20秒
5. Decision	Risk Judge	最终决策	~10秒

总执行时间: ~160秒 (2分40秒)

第二层理解:节点分类

整个Graph包含15个核心节点,分为以下类型:

1️⃣ 分析师节点 (4个)

Market Analyst      → 技术分析
Social Media Analyst → 情绪分析
News Analyst        → 新闻分析
Fundamentals Analyst → 基本面分析

2️⃣ 工具节点 (4个)

tools_market       → 股票数据 + 技术指标
tools_social       → 社交媒体数据
tools_news         → 新闻 + 内部人交易
tools_fundamentals → 财务报表数据

3️⃣ 消息清理节点 (4个)

Msg Clear Market
Msg Clear Social
Msg Clear News
Msg Clear Fundamentals

作用:清理工具调用消息,避免context过长

4️⃣ 研究员节点 (2个)

Bull Researcher → 看多观点
Bear Researcher → 看空观点

5️⃣ 管理节点 (2个)

Research Manager → 裁决牛熊辩论
Risk Judge      → 裁决风险辩论

6️⃣ 交易员节点 (1个)

Trader → 综合分析,制定交易计划

7️⃣ 风险分析师节点 (3个)

Risky Analyst   → 激进派
Safe Analyst    → 保守派
Neutral Analyst → 中立派

🔄 三种循环模式详解

重要说明: TradingAgent只有1个StateGraph,并不是3个独立的子图。这里说的"三种循环模式"是指通过条件边(Conditional Edge)在同一个Graph中实现的3种不同的循环逻辑。

循环模式1: 分析师ReAct循环 (Analyst ReAct Loop)

每个分析师都有相同的工作模式:

mermaid

graph LR
    A[分析师节点] -->|有工具调用| B[工具节点]
    B --> A
    A -->|无工具调用| C[消息清理]
    C --> D[下一个分析师]

关键点:

这是一个ReAct循环:推理(Reason) → 行动(Act) → 观察(Observe)
分析师可以多次调用工具,直到收集到足够信息
消息清理确保只保留最终报告,不包含中间过程

实际执行流程示例:

Market Analyst:
  第1轮: 调用get_stock_data → 获取价格数据
  第2轮: 调用get_indicators('RSI') → 获取RSI指标
  第3轮: 调用get_indicators('MACD') → 获取MACD指标
  第4轮: 不再调用工具,输出最终报告
  ↓
Msg Clear Market: 清理前3轮的工具调用消息
  ↓
Social Media Analyst: 开始工作...

循环模式2: 投资辩论循环 (Investment Debate Loop)

mermaid

graph LR
    A[Bull Researcher] -->|提出看多观点| B[Bear Researcher]
    B -->|提出看空观点| A
    A -->|达到轮数上限| C[Research Manager]
    B -->|达到轮数上限| C

辩论规则:

默认辩论1轮(可配置 max_debate_rounds)
1轮 = Bull发言 + Bear回应
Research Manager作为裁判,综合双方观点

实际辩论示例:

轮次1:
  Bull: "Apple扩展智能家居市场,AI赋能新产品,增长潜力巨大..."
  Bear: "智能家居竞争激烈,Apple入场较晚,中国市场风险..."

Research Manager判断:
  "综合双方观点,虽然存在风险,但增长潜力更大,
   建议买入,但需控制仓位..."

状态追踪:

python

class InvestDebateState:
    bull_history: str        # Bull的所有发言
    bear_history: str        # Bear的所有发言
    history: str             # 完整对话历史
    current_response: str    # 最新发言者
    judge_decision: str      # 裁判决策
    count: int               # 对话轮数

循环模式3: 风险管理辩论循环 (Risk Management Loop)

mermaid

graph LR
    A[Risky Analyst] -->|激进观点| B[Safe Analyst]
    B -->|保守观点| C[Neutral Analyst]
    C -->|中立观点| A
    A -->|达到轮数| D[Risk Judge]
    B -->|达到轮数| D
    C -->|达到轮数| D

三方制衡机制:

Risky: 强调收益,主张加大仓位
Safe: 强调风险,主张减小仓位
Neutral: 平衡两者,提供中间方案

实际辩论示例:

Risky: "技术面强势突破,RSI虽超买但动能强劲,建议满仓..."
Safe: "RSI超买意味回调风险,高估值需谨慎,建议仓位20%..."
Neutral: "综合考虑,建议50%仓位,设置止损保护..."

Risk Judge判断:
  "采纳Neutral建议,50%仓位,止损设在支撑位..."

📊 关键数据结构

AgentState - 全局状态

python

class AgentState:
    # 基本信息
    company_of_interest: str     # 目标股票
    trade_date: str              # 交易日期
    messages: List[Message]      # 消息链

    # 分析师报告
    market_report: str           # 市场分析报告
    sentiment_report: str        # 情绪分析报告
    news_report: str             # 新闻分析报告
    fundamentals_report: str     # 基本面报告

    # 辩论状态
    investment_debate_state: InvestDebateState
    risk_debate_state: RiskDebateState

    # 决策结果
    investment_plan: str         # 投资计划
    trader_investment_plan: str  # 交易员计划
    final_trade_decision: str    # 最终决策

这个State像一个不断充实的档案袋:

分析师阶段:填充各类报告
辩论阶段:记录辩论过程
决策阶段:生成交易指令

🔗 边的类型与作用

1. 顺序边 (Sequential Edge)

python

workflow.add_edge("Research Manager", "Trader")

含义: 无条件执行下一个节点

2. 条件边 (Conditional Edge)

python

workflow.add_conditional_edges(
    "Market Analyst",
    should_continue_market,
    ["tools_market", "Msg Clear Market"]
)

含义: 根据条件决定下一步

3. 循环边 (Loop Edge)

python

workflow.add_edge("tools_market", "Market Analyst")

含义: 形成循环,支持多轮工具调用

🎯 完整执行流程示意

让我们跟踪一个完整的交易决策流程,按5个阶段展开:

📊 Stage 1: Analyst (数据采集)

1. START
   ↓
2. Market Analyst 开始工作
   ├─ 调用 get_stock_data(AAPL) → 获取价格
   ├─ 调用 get_indicators('RSI') → RSI=72 (超买)
   ├─ 调用 get_indicators('MACD') → MACD向上交叉
   └─ 输出报告:"技术面强势,但需警惕超买风险..."
   ↓
3. Msg Clear Market (清理工具调用消息)
   ↓
4. Social Media Analyst 开始工作
   ├─ 调用 get_news(AAPL) → 获取社交媒体情绪
   └─ 输出报告:"整体情绪积极,讨论量激增..."
   ↓
5. Msg Clear Social
   ↓
6. News Analyst 开始工作
   ├─ 调用 get_global_news() → "Apple发布新产品..."
   ├─ 调用 get_insider_sentiment() → 内部人情绪中性
   └─ 输出报告:"新产品发布利好,但内部人未增持..."
   ↓
7. Msg Clear News
   ↓
8. Fundamentals Analyst 开始工作
   ├─ 调用 get_fundamentals(AAPL) → P/E=37.8
   ├─ 调用 get_income_statement() → 营收增长6%
   └─ 输出报告:"盈利强劲,但估值偏高..."
   ↓
9. Msg Clear Fundamentals
   ↓

### 💬 Stage 2: Debate (投资辩论)

10. Bull Researcher (读取4份报告)
    └─ "技术+情绪+新闻都支持上涨,估值可接受..."
    ↓
11. Bear Researcher (读取4份报告)
    └─ "超买+高估值+内部人不增持,风险大于机会..."
    ↓
12. Research Manager (综合牛熊观点)
    └─ "谨慎看多,建议小仓位试仓..."
    ↓

### 💼 Stage 3: Trading (交易决策)

13. Trader (制定具体计划)
    └─ "买入30%仓位,目标价+5%,止损-3%..."
    ↓

### ⚖️ Stage 4: Risk (风险评估)

14. Risky Analyst
    └─ "应该加大到60%仓位,错过机会成本高..."
    ↓
15. Safe Analyst
    └─ "30%太激进,建议10%,观望为主..."
    ↓
16. Neutral Analyst
    └─ "20%仓位合理,兼顾收益和风险..."
    ↓

### ✅ Stage 5: Decision (最终决策)

17. Risk Judge (最终决策)
    └─ "采纳20%仓位方案,严格止损..."
    ↓
18. END

最终输出: BUY, 20%, Target: +5%, Stop: -3%

💡 设计精髓

1. 关注点分离

分析师只负责收集和分析数据
研究员负责评估投资机会
交易员负责制定具体计划
风险管理负责控制风险

2. 制衡机制

牛熊辩论避免单方面偏见
三方风险讨论避免极端决策

3. 可解释性

每个Agent输出结构化报告
完整记录推理过程
可追溯每个决策依据

4. 可扩展性

可轻松添加新的分析师
可调整辩论轮数
可替换不同的LLM模型

🤔 核心问题解答

Q1: TradingAgent有几个StateGraph?如何组织循环?

答案: 只有1个StateGraph

从代码中可以明确看到:

python

# tradingagents/graph/setup.py line 109
workflow = StateGraph(AgentState)  # 整个系统只有这一个Graph

这个Graph包含6个循环,通过条件边组织成3种循环模式:

4个分析师ReAct循环 (Analyst ReAct Loops)
- Market Analyst的工具调用循环
- Social Media Analyst的工具调用循环
- News Analyst的工具调用循环
- Fundamentals Analyst的工具调用循环
投资辩论循环 (Investment Debate Loop)
- Bull ↔ Bear循环辩论
风险管理循环 (Risk Management Loop)
- Risky → Safe → Neutral循环辩论

关键设计: 所有循环都在同一个Graph中通过条件边实现,而不是分离的子图

Q2: 有多少个循环?如何终止?

答案: 6个循环

循环1-4: 分析师的工具调用循环

python

# 终止条件: Agent不再调用工具
if not last_message.tool_calls:
    return "Msg Clear Market"  # 退出循环

循环5: 研究员辩论循环

python

# 终止条件: 达到max_debate_rounds
if count >= 2 * max_debate_rounds:
    return "Research Manager"  # 退出循环

循环6: 风险分析循环

python

# 终止条件: 达到max_risk_discuss_rounds
if count >= 3 * max_risk_discuss_rounds:
    return "Risk Judge"  # 退出循环

📝 本节小结

通过本节,你应该已经掌握:

✅ TradingAgent的5个执行阶段 (Analyst → Debate → Trading → Risk → Decision) ✅ 15个核心节点的分类和作用 ✅ 1个StateGraph包含6个循环的架构 ✅ 3种循环模式通过条件边实现 ✅ 每个阶段的职责、输出和执行时间 ✅ State的组成和传递方式 ✅ 边的类型和条件判断 ✅ 循环的形成和终止机制

现在,你已经对整个系统有了全局认识。接下来,我们将逐一深入每个组件的细节。

上一节: [10.1 项目背景与论文解读](./10.1 Background.md)

下一节: [10.3 State状态管理-系统的神经中枢](./10.3 State.md)

返回目录: [10.0 本章介绍](./10.0 Introduction.md)
