LangGraph 基础案例：从概念到实践

在深入学习 LangGraph 之前，让我们先建立一个清晰的认知框架。本章将从 LangGraph 在 AI 生态中的定位讲起，然后通过四个由浅入深的案例，帮助你掌握构建智能应用的核心技能。

LangGraph 在 AI 生态中的位置

如果你已经了解过 LangChain，可能会问：LangGraph 和 LangChain 是什么关系？

简单来说，它们是同一团队打造的不同工具，各有所长：

框架	核心定位	适用场景
LangChain	大模型应用开发的"瑞士军刀"	快速原型、简单链式调用、RAG 应用
LangGraph	复杂工作流的"工业级引擎"	多步骤流程、状态管理、人机协作

类比理解：

LangChain 像是乐高积木——提供各种预制组件，快速拼装
LangGraph 像是建筑图纸——精确控制每个环节，构建复杂系统

什么时候该用 LangGraph？

当你的应用需要以下能力时，LangGraph 是更好的选择：

状态管理：需要在多个步骤之间传递和累积信息
流程控制：根据条件动态决定执行路径
循环迭代：让 AI 可以反复思考、自我纠正
人机协作：在关键节点让人类介入决策
可观测性：需要精确追踪每一步的执行情况

理解 Agent：你的智能助手

在开始写代码之前，先理解一个核心概念——Agent（智能体）。

想象你招了一个新员工：

你告诉他公司的规章制度（系统提示词）
给他配备办公工具（Tools：搜索、计算、数据库等）
他会自己思考如何完成任务（LLM 推理）
遇到问题会主动汇报（Human-in-the-loop）

Agent 就是这样一个"数字员工"——它不只是执行固定脚本，而是能够自主决策、使用工具、完成复杂任务。

LangGraph 提供了构建这种智能 Agent 的完整框架：

State：员工的"工作台"，存放当前任务的所有信息
Node：员工的"工作步骤"，每个节点处理一个具体任务
Edge：员工的"工作流程"，决定任务完成后下一步做什么

现在，让我们通过具体案例来学习这些概念。

基础案例1：咖啡馆流水线

在正式进入复杂的 LangGraph 案例之前，我们先通过一个简单有趣的例子来理解 LangGraph 的核心概念。这个案例模拟了一个「咖啡馆流水线」，帮助你理解 LangGraph 中状态（State）、**节点（Node）和边（Edge）**这三个核心概念。

案例概览

这个案例做的事情很简单：

用户输入一个咖啡名称（比如"拿铁"）
经过 3 个节点的加工处理
最终输出一句完整的话："拿铁咖啡馆的咖啡很香醇，欢迎下次光临"

整个流程就像一条流水线：输入 → 加工 → 加工 → 加工 → 输出

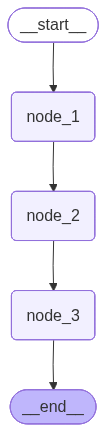

Graph 架构图

下图展示了整个流程的结构：

Graph 架构图

可以看到：

__start__ 是起点（对应代码中的 START）
node_1、node_2、node_3 是三个处理节点
__end__ 是终点（对应代码中的 END）
箭头表示数据流动的方向

知识点拆解

1. 导入必要的模块

python

from typing import TypedDict
from langgraph.constants import END, START
from langgraph.graph import StateGraph

解释：

导入项	作用
`TypedDict`	Python 标准库，用于定义带类型提示的字典
`START`	LangGraph 常量，表示图的起点
`END`	LangGraph 常量，表示图的终点
`StateGraph`	LangGraph 核心类，用于构建状态图

小白提示：TypedDict 让我们可以明确告诉 Python："这个字典里有哪些 key，每个 key 对应什么类型的值"。这样代码更清晰，IDE 也能给你更好的提示。

2. 定义状态类型

在 LangGraph 中，状态（State） 是贯穿整个流程的数据容器。我们需要定义几种不同用途的状态：

2.1 输入状态 (InputState)

python

class InputState(TypedDict):
    user_input: str  # 用户输入的文本

作用：定义用户传入 Graph 的数据格式。

类比：就像快递单上的"寄件人信息"，告诉系统输入长什么样。

2.2 输出状态 (OutputState)

python

class OutputState(TypedDict):
    graph_output: str  # Graph 最终输出的结果

作用：定义 Graph 最终返回给用户的数据格式。

类比：就像快递单上的"收件人信息"，告诉系统最终要输出什么。

2.3 整体状态 (OverallState)

python

class OverallState(TypedDict):
    foo: str          # 中间处理的变量
    user_input: str   # 用户原始输入
    graph_output: str # 最终输出

作用：包含了整个流程中所有需要用到的数据字段。这是 LangGraph 的核心——状态会在节点之间传递和更新。

类比：就像工厂流水线上的"工作台"，每个工人（节点）都可以看到和修改工作台上的东西。

2.4 私有状态 (PrivateState)

python

class PrivateState(TypedDict):
    bar: str  # 仅某些节点使用的变量

作用：存储中间处理结果，但不会暴露在最终输出中。

类比：就像流水线上的临时便签纸，只在特定工序使用，最后不会交给客户。

3. 定义处理节点

节点是 LangGraph 中的"工人"，负责处理数据。每个节点都是一个函数：

节点 1：生成店名

python

def node_1(state: InputState) -> OverallState:
    return {
        "foo": state["user_input"] + "咖啡馆"
    }

做了什么：

输入："拿铁"
输出：{"foo": "拿铁咖啡馆"}

Python 知识点：

函数参数 state: InputState 表示接收一个 InputState 类型的参数
-> OverallState 表示函数返回一个 OverallState 类型的值
state["user_input"] 是从字典中取值

节点 2：添加描述

python

def node_2(state: OverallState) -> PrivateState:
    return {
        "bar": state["foo"] + "的咖啡很香醇"
    }

做了什么：

输入：{"foo": "拿铁咖啡馆"}
输出：{"bar": "拿铁咖啡馆的咖啡很香醇"}

节点 3：完成处理

python

def node_3(state: PrivateState) -> OutputState:
    return {
        "graph_output": state["bar"] + "，欢迎下次光临"
    }

做了什么：

输入：{"bar": "拿铁咖啡馆的咖啡很香醇"}
输出：{"graph_output": "拿铁咖啡馆的咖啡很香醇，欢迎下次光临"}

4. 构建 StateGraph

现在我们有了所有的"零件"，接下来要把它们组装起来：

python

builder = StateGraph(
    OverallState,        # 整体状态类型
    input=InputState,    # 输入类型
    output=OutputState   # 输出类型
)

解释：

StateGraph 是构建器，我们用它来搭建流程图
OverallState 是主状态，所有节点共享
input=InputState 告诉 Graph 接受什么格式的输入
output=OutputState 告诉 Graph 返回什么格式的输出

注意：LangGraph V0.5 之后，input 和 output 参数被重命名为 input_schema 和 output_schema。

5. 添加节点

python

builder.add_node("node_1", node_1)  # 添加节点1
builder.add_node("node_2", node_2)  # 添加节点2
builder.add_node("node_3", node_3)  # 添加节点3

解释：

第一个参数是节点的名称（字符串，用于后续连接）
第二个参数是节点的处理函数

类比：就像给流水线上的每个工位起名字，方便后续安排工作顺序。

6. 添加边（连接节点）

python

builder.add_edge(START, "node_1")    # 起点 → node_1
builder.add_edge("node_1", "node_2") # node_1 → node_2
builder.add_edge("node_2", "node_3") # node_2 → node_3
builder.add_edge("node_3", END)      # node_3 → 终点

解释：

add_edge(A, B) 表示从 A 节点连接到 B 节点
START 和 END 是特殊的常量，表示图的起点和终点
边决定了节点的执行顺序

类比：就像在流水线上安排传送带，决定产品从哪个工位流向下一个工位。

7. 编译并运行

python

# 编译 Graph
graph = builder.compile()

# 运行 Graph
result = graph.invoke({"user_input": "拿铁"})
print(result)

输出结果：

python

{'graph_output': '拿铁咖啡馆的咖啡很香醇，欢迎下次光临'}

解释：

compile() 将构建器转换为可执行的 Graph
invoke() 是调用 Graph 的方法，传入输入数据，返回输出结果

数据流转过程

让我们跟踪一下数据是如何在整个流程中流转的：

输入: {"user_input": "拿铁"}
    ↓
[node_1] 处理后状态: {"foo": "拿铁咖啡馆", "user_input": "拿铁"}
    ↓
[node_2] 处理后状态: {"foo": "拿铁咖啡馆", "bar": "拿铁咖啡馆的咖啡很香醇", ...}
    ↓
[node_3] 处理后状态: {..., "graph_output": "拿铁咖啡馆的咖啡很香醇，欢迎下次光临"}
    ↓
输出: {"graph_output": "拿铁咖啡馆的咖啡很香醇，欢迎下次光临"}

注意：

每个节点只返回它修改或新增的字段
LangGraph 会自动将返回值合并到整体状态中
最终输出只包含 OutputState 中定义的字段

核心概念总结

概念	说明	类比
State（状态）	在节点之间传递的数据容器	咖啡馆的工作台
Node（节点）	处理数据的函数	咖啡馆的咖啡师
Edge（边）	连接节点，决定执行顺序	制作流程的传递
StateGraph	用于构建和组织整个流程	咖啡制作的配方
compile()	将设计图转换为可运行的流程	咖啡馆开始营业
invoke()	执行整个流程	点单后制作咖啡

完整代码

以下是案例一的完整代码，方便你复制运行：

python

from typing import TypedDict
from langgraph.constants import END, START
from langgraph.graph import StateGraph


# ==================== 定义状态类型 ====================

class InputState(TypedDict):
    user_input: str  # 用户输入的文本


class OutputState(TypedDict):
    graph_output: str  # Graph 最终输出的结果


class OverallState(TypedDict):
    foo: str          # 中间处理的变量
    user_input: str   # 用户原始输入
    graph_output: str # 最终输出


class PrivateState(TypedDict):
    bar: str  # 仅某些节点使用的变量


# ==================== 定义处理节点 ====================

def node_1(state: InputState) -> OverallState:
    """节点1：生成店名"""
    return {
        "foo": state["user_input"] + "咖啡馆"
    }


def node_2(state: OverallState) -> PrivateState:
    """节点2：添加描述"""
    return {
        "bar": state["foo"] + "的咖啡很香醇"
    }


def node_3(state: PrivateState) -> OutputState:
    """节点3：完成处理"""
    return {
        "graph_output": state["bar"] + "，欢迎下次光临"
    }


# ==================== 构建 StateGraph ====================

builder = StateGraph(
    OverallState,        # 整体状态类型
    input=InputState,    # 输入类型
    output=OutputState   # 输出类型
)

# 添加节点
builder.add_node("node_1", node_1)
builder.add_node("node_2", node_2)
builder.add_node("node_3", node_3)

# 添加边（连接节点）
builder.add_edge(START, "node_1")
builder.add_edge("node_1", "node_2")
builder.add_edge("node_2", "node_3")
builder.add_edge("node_3", END)


# ==================== 编译并运行 ====================

graph = builder.compile()

result = graph.invoke({"user_input": "拿铁"})
print(result)
# 输出: {'graph_output': '拿铁咖啡馆的咖啡很香醇，欢迎下次光临'}

思考题

如果我们想在 node_2 和 node_3 之间插入一个新节点，需要修改哪些代码？
如果想让 Graph 同时输出 foo 和 graph_output，应该怎么修改 OutputState？
为什么需要区分 InputState、OutputState、OverallState 和 PrivateState？直接用一个大的 State 不行吗？

下一步

理解了这个基础案例后，你就掌握了 LangGraph 最核心的概念。接下来的案例会在此基础上，引入更多高级特性：

条件边（Conditional Edge）：根据条件选择不同的执行路径
循环（Loop）：让 Agent 可以反复思考和行动
人机协作（Human-in-the-loop）：让人类参与决策过程

基础案例2：消息累加器

在案例一中，我们学习了 LangGraph 的基础概念：State、Node 和 Edge。现在我们来学习一个更高级的特性——状态合并策略（Reducer）。

案例概览

这个案例演示了 LangGraph 中一个非常重要的概念：不同字段可以有不同的更新策略。

有些字段每次更新会覆盖原值（普通模式）
有些字段每次更新会追加到列表（累加模式）

就像一个聊天记录：

消息是不断追加的（不会覆盖之前的聊天记录）
而在线状态是直接覆盖的（只需要知道当前状态）

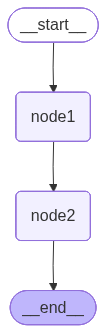

Graph 架构图

这个图比案例一更简单：只有两个节点 node1 和 node2，按顺序执行。

核心概念：Annotated 和 Reducer

什么是 Reducer？

在 LangGraph 中，Reducer 是一种规则，告诉系统如何合并新旧状态。

python

from typing import Annotated
from operator import add
from langgraph.graph.message import add_messages

导入项	作用
`Annotated`	Python 类型注解，用于给字段附加额外信息
`add`	Python 内置函数，用于列表拼接
`add_messages`	LangGraph 专用，智能合并消息列表

知识点拆解

1. 定义带 Reducer 的 State

python

from langchain_core.messages import AnyMessage, AIMessage
from langgraph.graph import StateGraph
from langgraph.graph.message import add_messages
from typing import Annotated, TypedDict
from operator import add

class State(TypedDict):
    # 消息列表：使用 add_messages 作为 reducer
    messages: Annotated[list[AnyMessage], add_messages]

    # 字符串列表：使用 add 作为 reducer
    list_field: Annotated[list[str], add]

    # 普通字段：没有 reducer，直接覆盖
    another_field: int

解释：

字段	类型	Reducer	更新行为
`messages`	`list[AnyMessage]`	`add_messages`	智能追加消息
`list_field`	`list[str]`	`add`	简单列表拼接
`another_field`	`int`	无	直接覆盖

小白提示：Annotated[类型, reducer] 的格式就像给字段贴一个"处理标签"。当 LangGraph 更新这个字段时，会按照标签上的规则来处理。

2. add vs add_messages 的区别

`add`（简单拼接）

python

# 原值: ['x', 'y', 'z']
# 新值: ['m']
# 结果: ['x', 'y', 'z', 'm']

add 就是 Python 的 + 操作符，简单粗暴地把两个列表接在一起。

`add_messages`（智能合并）

add_messages 是 LangGraph 专门为消息设计的，它有更智能的行为：

自动给每条消息分配唯一 ID
如果新消息的 ID 和旧消息相同，会更新而不是追加
支持各种消息类型（HumanMessage、AIMessage 等）

3. 定义节点

python

def node1(state: State):
    """
    node1:
    - 创建一条 AI 消息 "你好"
    - list_field 追加 ['m']
    - another_field 设为 10
    """
    new_message = AIMessage("你好")
    return {
        "messages": [new_message],
        "list_field": ['m'],
        "another_field": 10
    }


def node2(state: State):
    """
    node2:
    - 创建一条 AI 消息 "欢迎学习 LangGraph"
    - list_field 追加 ['n']
    - another_field 设为 20（会覆盖 node1 的值）
    """
    new_message = AIMessage("欢迎学习 LangGraph")
    return {
        "messages": [new_message],
        "list_field": ['n'],
        "another_field": 20
    }

关键点：

节点只需返回要更新的字段
LangGraph 会根据每个字段的 Reducer 自动决定如何合并

4. 构建 Graph（链式写法）

python

graph = (
    StateGraph(State)
        .add_node("node1", node1)
        .add_node("node2", node2)
        .set_entry_point("node1")
        .add_edge("node1", "node2")
        .compile()
)

解释：

这是一种链式调用的写法，等价于：

python

builder = StateGraph(State)
builder.add_node("node1", node1)
builder.add_node("node2", node2)
builder.set_entry_point("node1")  # 等价于 add_edge(START, "node1")
builder.add_edge("node1", "node2")
graph = builder.compile()

小白提示：链式调用让代码更紧凑，但可读性见仁见智。两种写法效果完全一样。

5. 运行 Graph

python

input_message = {"role": "user", "content": "开始学习"}

result = graph.invoke({
    "messages": [input_message],
    "list_field": ['x', 'y', 'z']
})

print(result)

输出结果：

python

{
    'messages': [
        HumanMessage(content='开始学习', id='7c4962f7-...'),
        AIMessage(content='你好', id='18244cc5-...'),
        AIMessage(content='欢迎学习 LangGraph', id='ecb626fd-...')
    ],
    'list_field': ['x', 'y', 'z', 'm', 'n'],
    'another_field': 20
}

数据流转过程

让我们详细跟踪每个字段的变化：

初始输入:
  messages: [HumanMessage("开始学习")]
  list_field: ['x', 'y', 'z']
  another_field: (未设置)
    ↓
[node1] 返回: {messages: [AIMessage("你好")], list_field: ['m'], another_field: 10}
    ↓
合并后状态:
  messages: [HumanMessage("开始学习"), AIMessage("你好")]  ← 追加了一条
  list_field: ['x', 'y', 'z', 'm']                         ← 追加了 'm'
  another_field: 10                                         ← 设置为 10
    ↓
[node2] 返回: {messages: [AIMessage("欢迎学习 LangGraph")], list_field: ['n'], another_field: 20}
    ↓
最终状态:
  messages: [HumanMessage, AIMessage, AIMessage]  ← 又追加了一条
  list_field: ['x', 'y', 'z', 'm', 'n']           ← 追加了 'n'
  another_field: 20                                ← 被覆盖为 20

观察要点：

messages 和 list_field 是累加的
another_field 是覆盖的（最终值是 node2 设置的 20，而不是 node1 的 10）

Reducer 对比表

更新方式	使用场景	示例
无 Reducer（覆盖）	状态值、计数器、配置	`another_field: int`
add（简单追加）	日志、标签列表	`list_field: Annotated[list[str], add]`
add_messages（智能追加）	聊天记录	`messages: Annotated[list[AnyMessage], add_messages]`

思考题

如果我们想让 another_field 也变成累加模式（每次加 1），应该怎么写 Reducer？
add_messages 在什么情况下会更新消息而不是追加？
如果 node2 不返回 another_field，最终的 another_field 值会是多少？

案例二完整代码

python

from langchain_core.messages import AnyMessage, AIMessage
from langgraph.graph import StateGraph
from langgraph.graph.message import add_messages
from typing import Annotated, TypedDict
from operator import add


# ============================================
# 1. 定义 State（整体状态结构）
# ============================================
class State(TypedDict):
    # messages 字段：存放消息列表
    messages: Annotated[list[AnyMessage], add_messages]

    # list_field：一个字符串列表
    list_field: Annotated[list[str], add]

    # 普通字段，不参与合并
    another_field: int


# ============================================
# 2. 定义节点 node1
# ============================================
def node1(state: State):
    """
    node1:
    - 创建新的 AIMessage("你好")
    - list_field 追加 ['m']
    - another_field = 10
    """
    new_message = AIMessage("你好")
    return {
        "messages": [new_message],
        "list_field": ['m'],
        "another_field": 10
    }


# ============================================
# 3. 定义节点 node2
# ============================================
def node2(state: State):
    """
    node2:
    - 创建新的 AIMessage("欢迎学习 LangGraph")
    - list_field 追加 ['n']
    - another_field = 20（此字段直接覆盖前面的）
    """
    new_message = AIMessage("欢迎学习 LangGraph")
    return {
        "messages": [new_message],
        "list_field": ['n'],
        "another_field": 20
    }


# ============================================
# 4. 构建状态图（StateGraph）
# ============================================
graph = (
    StateGraph(State)
        .add_node("node1", node1)
        .add_node("node2", node2)
        .set_entry_point("node1")
        .add_edge("node1", "node2")
        .compile()
)


# ============================================
# 5. 调用 Graph
# ============================================
input_message = {"role": "user", "content": "开始学习"}

result = graph.invoke({
    "messages": [input_message],
    "list_field": ['x', 'y', 'z']
})

print(result)

# ================================
# 打印 result 内各个字段的内容
# ================================
print("\n===== State 字段逐项打印 =====")
print("messages:")
for msg in result["messages"]:
    print("  -", msg)

print("list_field:", result["list_field"])
print("another_field:", result["another_field"])


# 可视化图结构
from IPython.display import Image, display
display(Image(graph.get_graph(xray=True).draw_mermaid_png()))

下一步

现在你已经掌握了：

✅ State、Node、Edge 基础概念
✅ Reducer 和状态合并策略

接下来的案例会介绍更高级的特性，比如条件分支和循环！

基础案例3：Config 配置与节点缓存

在前两个案例中，我们学习了 State 和 Reducer。现在来学习两个新概念：Config（配置） 和 节点缓存（Cache）。

案例概览

这个案例演示了：

ConfigSchema：如何通过 config 向节点传递额外参数
CachePolicy：如何缓存节点的执行结果，避免重复计算

实际应用场景：

用户身份信息（user_id）通过 config 传入
相同输入在一定时间内（TTL）直接返回缓存结果，提高性能

Graph 架构图

这是一个最简单的单节点图：START → node1 → END

核心概念：Config 和 Cache

什么是 Config？

Config 是在调用 Graph 时传入的配置参数，和 State 不同：

State：会在节点之间传递和修改
Config：只读配置，节点可以读取但不会修改

python

# 调用时传入 config
graph.invoke(
    {"score": 50},                                  # State（输入数据）
    config={"configurable": {"user_id": "u_001"}}  # Config（配置参数）
)

什么是 Cache？

Cache（缓存） 可以存储节点的执行结果。当相同的输入再次出现时，直接返回缓存结果，无需重新计算。

TTL（Time To Live）：缓存的有效时间，超过后自动失效。

知识点拆解

1. 定义 State 和 ConfigSchema

python

from typing import TypedDict
import time

from langchain_core.runnables import RunnableConfig
from langgraph.constants import START, END
from langgraph.graph import StateGraph
from langgraph.types import CachePolicy
from langgraph.cache.memory import InMemoryCache


class State(TypedDict):
    score: int       # 用于递增的分数
    user_id: str     # 记录用户 ID


class ConfigSchema(TypedDict):
    user_id: str     # 从 config 中读取的用户 ID

解释：

State 是运行时的状态数据
ConfigSchema 定义了 config["configurable"] 中可以包含的字段

注意：LangGraph V1.0 之后，config_schema 被重命名为 context_schema。

2. 定义带 Config 参数的节点

python

def node_1(state: State, config: RunnableConfig):
    """
    节点 1：
    - 让 score 加 10
    - 从 config 中读取 user_id 并写入 State
    """
    # 模拟耗时操作
    time.sleep(1)

    # 从 config["configurable"] 中读取 user_id
    user_id = config["configurable"]["user_id"]

    return {
        "score": state["score"] + 10,
        "user_id": user_id
    }

关键点：

节点函数可以接收第二个参数 config: RunnableConfig
通过 config["configurable"]["字段名"] 读取配置

Python 知识点：

RunnableConfig 是 LangChain 的类型，LangGraph 会自动包装传入的 config

3. 构建带缓存的 Graph

python

# 创建 StateGraph，绑定 ConfigSchema
builder = StateGraph(State, config_schema=ConfigSchema)

# 添加节点，设置缓存策略：TTL=5秒
builder.add_node("node1", node_1, cache_policy=CachePolicy(ttl=5))

# 添加边
builder.add_edge(START, "node1")
builder.add_edge("node1", END)

# 编译时启用内存缓存
graph = builder.compile(cache=InMemoryCache())

解释：

参数	作用
`config_schema=ConfigSchema`	告诉 Graph 接受哪些配置参数
`cache_policy=CachePolicy(ttl=5)`	节点缓存策略，5秒内有效
`cache=InMemoryCache()`	使用内存缓存存储结果

4. 运行 Graph 并观察缓存效果

python

# 第一次调用（不命中缓存，会执行 sleep）
print(graph.invoke({"score": 50}, config={"configurable": {"user_id": "u_001"}}))
# 输出: {'score': 60, 'user_id': 'u_001'}

# 第二次调用（命中缓存，立即返回）
print(graph.invoke({"score": 50}, config={"configurable": {"user_id": "u_001"}}))
# 输出: {'score': 60, 'user_id': 'u_001'}

缓存命中条件（必须同时满足）：

输入 State 完全相同
config["configurable"] 完全相同
在 TTL 时间内

缓存机制图解

第一次调用: {"score": 50}, user_id="u_001"
    ↓
[node1] 执行（sleep 1秒）→ 返回 {"score": 60, "user_id": "u_001"}
    ↓
结果存入缓存（有效期 5 秒）

第二次调用（5秒内）: {"score": 50}, user_id="u_001"
    ↓
缓存命中！直接返回 {"score": 60, "user_id": "u_001"}
    ↓
（跳过 node1 执行）

Config vs State 对比

特性	State	Config
传递方式	`invoke(state)`	`invoke(state, config={...})`
可修改性	节点可以修改	只读
用途	业务数据	配置参数（用户ID、环境变量等）
缓存影响	作为缓存 key 的一部分	作为缓存 key 的一部分

扩展：Node 重试机制（RetryPolicy）

除了缓存，LangGraph 还支持为节点配置重试策略。当节点执行失败时（比如网络超时、API 限流），可以自动重试。

为什么需要重试？

在实际应用中，LLM API 调用可能因为多种原因失败：

网络波动导致连接超时
API 服务临时过载返回 429 错误
外部服务短暂不可用

如果每次失败都让整个流程崩溃，用户体验会很差。重试机制可以优雅地处理这些临时故障。

配置 RetryPolicy

python

from langgraph.types import RetryPolicy

# 添加节点时设置重试策略
builder.add_node(
    "api_caller",
    call_external_api,
    retry=RetryPolicy(
        max_attempts=3,        # 最多重试 3 次
        initial_interval=1.0,  # 首次重试间隔 1 秒
        backoff_factor=2.0,    # 间隔倍增因子
        max_interval=10.0,     # 最大间隔 10 秒
        jitter=True            # 添加随机抖动，避免雪崩
    )
)

重试参数详解

参数	说明	示例值
`max_attempts`	总尝试次数（含首次）	3
`initial_interval`	首次重试前等待时间（秒）	1.0
`backoff_factor`	间隔倍增因子	2.0
`max_interval`	重试间隔上限（秒）	10.0
`jitter`	是否添加随机抖动	True

重试时间线示例

假设配置 max_attempts=4, initial_interval=1.0, backoff_factor=2.0：

第 1 次尝试 → 失败
  等待 1 秒
第 2 次尝试 → 失败
  等待 2 秒（1 × 2）
第 3 次尝试 → 失败
  等待 4 秒（2 × 2）
第 4 次尝试 → 成功或最终失败

缓存 + 重试组合使用

python

from langgraph.types import CachePolicy, RetryPolicy

builder.add_node(
    "smart_node",
    process_data,
    cache_policy=CachePolicy(ttl=300),  # 缓存 5 分钟
    retry=RetryPolicy(max_attempts=3)   # 失败时重试
)

执行逻辑：

先检查缓存，命中则直接返回
缓存未命中，执行节点函数
如果执行失败，按策略重试
成功后结果存入缓存

思考题

如果第二次调用时 user_id 不同，会命中缓存吗？
如果想禁用某个节点的缓存，应该怎么做？
除了 InMemoryCache，LangGraph 还支持哪些缓存方式？
RetryPolicy 的 jitter 参数有什么作用？为什么要添加随机抖动？

案例三完整代码

python

from typing import TypedDict
import time

from langchain_core.runnables import RunnableConfig
from langgraph.constants import START, END
from langgraph.graph import StateGraph
from langgraph.types import CachePolicy
from langgraph.cache.memory import InMemoryCache


# ============================================
# 1. 定义 State（流程运行的"状态"）
# ============================================
class State(TypedDict):
    score: int
    user_id: str


# ============================================
# 2. 定义 ConfigSchema（传入 Graph 的可配置参数）
# ============================================
class ConfigSchema(TypedDict):
    user_id: str


# ============================================
# 3. 定义节点函数 node1
# ============================================
def node_1(state: State, config: RunnableConfig):
    # 模拟节点执行耗时
    time.sleep(1)

    # 从 config["configurable"] 中读取 user_id
    user_id = config["configurable"]["user_id"]

    # 返回增量状态
    return {
        "score": state["score"] + 10,
        "user_id": user_id
    }


# ============================================
# 4. 创建 StateGraph，并绑定 State 与 ConfigSchema
# ============================================
builder = StateGraph(State, config_schema=ConfigSchema)

# 注册节点 node1，并设置缓存策略（TTL=5秒）
builder.add_node("node1", node_1, cache_policy=CachePolicy(ttl=5))

# 添加边
builder.add_edge(START, "node1")
builder.add_edge("node1", END)


# ============================================
# 5. 编译图，并启用 InMemoryCache
# ============================================
graph = builder.compile(cache=InMemoryCache())


# ============================================
# 6. 执行图
# ============================================
# 第一次执行（不命中缓存）
print(graph.invoke({"score": 50}, config={"configurable": {"user_id": "u_001"}}))

# 第二次执行（在 TTL 内，命中缓存）
print(graph.invoke({"score": 50}, config={"configurable": {"user_id": "u_001"}}))


# 可视化图结构
from IPython.display import Image, display
display(Image(graph.get_graph(xray=True).draw_mermaid_png()))

基础案例4：条件边与路由

前面的案例都是线性流程（节点按固定顺序执行）。现在我们来学习 LangGraph 最强大的特性之一：条件边（Conditional Edge）。

案例概览

条件边让 Graph 可以根据状态动态选择执行路径：

如果条件 A 满足 → 走路径 A
如果条件 B 满足 → 走路径 B
...

就像交通十字路口：根据目的地选择不同的方向。

Graph 架构图

简单条件边

虚线表示条件边：根据条件决定是否执行。

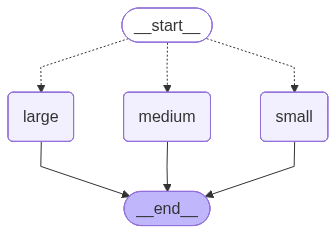

多分支条件边

从 START 出发，根据条件选择不同的节点（small/medium/large）。

核心概念：条件边

什么是条件边？

条件边使用一个路由函数（routing function） 来决定下一步走哪个节点。

python

def routing_func(state: State) -> str:
    if state["count"] > 6:
        return "node1"   # 走 node1
    else:
        return END       # 结束流程

路由函数的规则：

输入：当前 State
输出：下一个节点的名称（字符串）

知识点拆解

1. 简单条件边示例

python

from langchain_core.runnables import RunnableConfig
from langgraph.constants import START, END
from langgraph.graph import StateGraph
from typing import TypedDict


class State(TypedDict):
    count: int


def node_1(state: State, config: RunnableConfig):
    return {"count": state["count"] + 5}


# 路由函数：决定流程走向
def routing_func(state: State) -> str:
    if state["count"] > 6:
        return "node1"   # 继续执行 node1
    else:
        return END       # 结束流程


# 构建 Graph
builder = StateGraph(State)
builder.add_node("node1", node_1)

# 添加固定边：node1 → END
builder.add_edge("node1", END)

# 添加条件边：START → (根据条件) → node1 或 END
builder.add_conditional_edges(
    START,          # 起点
    routing_func    # 路由函数
)

graph = builder.compile()
# 可视化
from IPython.display import Image, display
display(Image(graph.get_graph(xray=True).draw_mermaid_png()))

解释：

方法	作用
`add_edge(A, B)`	固定边：A 执行完后一定走 B
`add_conditional_edges(A, func)`	条件边：A 执行完后，由 func 决定下一步

2. 运行示例

python

# count=4，4 <= 6，直接结束
print(graph.invoke({"count": 4}))
# 输出: {'count': 4}

# count=8，8 > 6，执行 node1
print(graph.invoke({"count": 8}))
# 输出: {'count': 13}

执行流程：

输入: {"count": 4}
    ↓
routing_func(4) → 4 <= 6 → 返回 END
    ↓
流程结束，输出: {"count": 4}

输入: {"count": 8}
    ↓
routing_func(8) → 8 > 6 → 返回 "node1"
    ↓
执行 node1 → {"count": 13}
    ↓
node1 → END（固定边）
    ↓
流程结束，输出: {"count": 13}

3. 多分支条件边

当路由函数有多个可能的返回值时，需要使用 mapping 参数告诉 Graph 所有可能的路径：

python

def node_low(state: State, config: RunnableConfig):
    return {"value": state["value"] + 5}

def node_mid(state: State, config: RunnableConfig):
    return {"value": state["value"] + 10}

def node_high(state: State, config: RunnableConfig):
    return {"value": state["value"] + 20}


def routing_func(state: State) -> str:
    v = state["value"]
    if v <= 8:
        return "low"
    elif v <= 15:
        return "mid"
    else:
        return "high"


# 构建 Graph
builder = StateGraph(State)
builder.add_node("low", node_low)
builder.add_node("mid", node_mid)
builder.add_node("high", node_high)

# 每个节点都指向 END
builder.add_edge("low", END)
builder.add_edge("mid", END)
builder.add_edge("high", END)

# 条件边：使用 mapping 参数声明所有可能的路径
builder.add_conditional_edges(
    START,
    routing_func,
    {
        "low": "low",    # 返回值 "low" → 节点 "low"
        "mid": "mid",    # 返回值 "mid" → 节点 "mid"
        "high": "high"   # 返回值 "high" → 节点 "high"
    }
)

graph = builder.compile()
# 可视化
from IPython.display import Image, display
display(Image(graph.get_graph(xray=True).draw_mermaid_png()))

mapping 参数的作用：

告诉可视化工具有哪些可能的路径
映射路由函数的返回值到实际节点名称

4. 运行多分支示例

python

graph.invoke({"value": 6})
# routing_func(6) → 6 <= 8 → "low"
# 执行 node_low → {"value": 11}

条件边 vs 固定边

特性	固定边 (add_edge)	条件边 (add_conditional_edges)
执行路径	固定	动态决定
决策依据	无	路由函数返回值
可视化	实线	虚线
使用场景	线性流程	分支/循环/动态路由

思考题

如何用条件边实现一个循环？（提示：让路由函数返回当前节点名称）
如果路由函数返回了一个不存在的节点名称，会发生什么？
条件边可以用在除了 START 以外的其他节点吗？

案例四完整代码

简单条件边

python

from langchain_core.runnables import RunnableConfig
from langgraph.constants import START, END
from langgraph.graph import StateGraph
from typing import TypedDict


class State(TypedDict):
    count: int


def node_1(state: State, config: RunnableConfig):
    return {"count": state["count"] + 5}


def routing_func(state: State) -> str:
    if state["count"] > 6:
        return "node1"
    else:
        return END


builder = StateGraph(State)
builder.add_node("node1", node_1)
builder.add_edge("node1", END)
builder.add_conditional_edges(START, routing_func)

graph = builder.compile()

# 测试
print(graph.invoke({"count": 4}))  # {'count': 4}
print(graph.invoke({"count": 8}))  # {'count': 13}

# 可视化
from IPython.display import Image, display
display(Image(graph.get_graph(xray=True).draw_mermaid_png()))

简单条件边

多分支条件边

python

from typing import TypedDict
from langchain_core.runnables import RunnableConfig
from langgraph.constants import START, END
from langgraph.graph import StateGraph


class State(TypedDict):
    value: int


def node_low(state: State, config: RunnableConfig):
    return {"value": state["value"] + 5}

def node_mid(state: State, config: RunnableConfig):
    return {"value": state["value"] + 10}

def node_high(state: State, config: RunnableConfig):
    return {"value": state["value"] + 20}


def routing_func(state: State) -> str:
    v = state["value"]
    if v <= 8:
        return "low"
    elif v <= 15:
        return "mid"
    else:
        return "high"


builder = StateGraph(State)
builder.add_node("low", node_low)
builder.add_node("mid", node_mid)
builder.add_node("high", node_high)

builder.add_edge("low", END)
builder.add_edge("mid", END)
builder.add_edge("high", END)

builder.add_conditional_edges(
    START,
    routing_func,
    {
        "low": "low",
        "mid": "mid",
        "high": "high"
    }
)

graph = builder.compile()

# 测试
print(graph.invoke({"value": 6}))  # {'value': 11}

# 可视化
from IPython.display import Image, display
display(Image(graph.get_graph(xray=False).draw_mermaid_png()))

本章总结

通过这四个基础案例，你已经掌握了 LangGraph 的核心概念：

案例	核心概念
案例1	State、Node、Edge 基础
案例2	Reducer 状态合并策略
案例3	Config 配置、Cache 缓存
案例4	条件边、路由函数

这些是构建复杂 AI Agent 的基础。接下来的案例会展示如何将这些概念组合起来，构建真正有用的应用！

案例问题：为什么条件边在图中不显示？

问题描述

你可能会遇到这样的情况：代码本身没有报错，builder.add_edge("node1", END) 和 add_conditional_edges(START, routing_func) 都能正常运行，但在可视化图中却看孤立的”node1“节点，没有任何连线。简单条件边

问题原因

当你没有给 add_conditional_edges 提供完整的分支映射时，LangGraph 会将这条条件边视为"不完整"，因此不会在图中绘制出来。

问题代码：

python

builder.add_conditional_edges(START, routing_func)

这种写法虽然能运行，但没有告诉 LangGraph 路由函数可能返回哪些值、这些值分别对应哪个节点。

解决方案

必须在 add_conditional_edges 中提供第三个参数——完整的路径映射（mapping）：

python

builder.add_conditional_edges(
    START,
    routing_func,
    {
        "node1": "node1",
        END: END
    }
)

映射字典的格式是 {路由函数返回值: 目标节点名称}，需要包含路由函数所有可能的返回值。

完整示例

python

from langchain_core.runnables import RunnableConfig
from langgraph.constants import START, END
from langgraph.graph import StateGraph
from typing import TypedDict

class State(TypedDict):
    count: int

def node_1(state: State, config: RunnableConfig):
    return {"count": state["count"] + 5}

def routing_func(state: State) -> str:
    if state["count"] > 6:
        return "node1"
    else:
        return END

builder = StateGraph(State)
builder.add_node("node1", node_1)

builder.add_edge("node1", END)

# ✅ 正确写法：提供完整的映射
builder.add_conditional_edges(
    START,
    routing_func,
    {
        "node1": "node1",
        END: END
    }
)

graph = builder.compile()

print(graph.invoke({"count": 4}))  # {'count': 4}
print(graph.invoke({"count": 8}))  # {'count': 13}

# 可视化 - 现在可以正确显示条件边了
from IPython.display import Image, display
display(Image(graph.get_graph(xray=True).draw_mermaid_png()))

图结构示意

添加完整映射后，可视化图会显示：

   START
     |
 （条件判断）
   /     \
node1    END
   |
  END

虚线表示条件边，实线表示固定边。

总结

add_conditional_edges 必须同时提供所有可能分支的完整映射，否则 LangGraph 会省略这条条件边，导致图中显示孤立节点。

只要补上 mapping 参数，图就会正常显示所有边。

LangGraph 基础案例：从概念到实践 ​

LangGraph 在 AI 生态中的位置 ​

什么时候该用 LangGraph？ ​

理解 Agent：你的智能助手 ​

基础案例1：咖啡馆流水线 ​

案例概览 ​

Graph 架构图 ​

知识点拆解 ​

1. 导入必要的模块 ​

2. 定义状态类型 ​

2.1 输入状态 (InputState) ​

2.2 输出状态 (OutputState) ​

2.3 整体状态 (OverallState) ​

2.4 私有状态 (PrivateState) ​

3. 定义处理节点 ​

节点 1：生成店名 ​

节点 2：添加描述 ​

节点 3：完成处理 ​

4. 构建 StateGraph ​

5. 添加节点 ​

6. 添加边（连接节点） ​

7. 编译并运行 ​

数据流转过程 ​

核心概念总结 ​

完整代码 ​

思考题 ​

下一步 ​

基础案例2：消息累加器 ​

案例概览 ​

Graph 架构图 ​

核心概念：Annotated 和 Reducer ​

什么是 Reducer？ ​

知识点拆解 ​

1. 定义带 Reducer 的 State ​

2. add vs add_messages 的区别 ​

add（简单拼接） ​

add_messages（智能合并） ​

3. 定义节点 ​

4. 构建 Graph（链式写法） ​

5. 运行 Graph ​

数据流转过程 ​

Reducer 对比表 ​

思考题 ​

案例二完整代码 ​

下一步 ​

基础案例3：Config 配置与节点缓存 ​

案例概览 ​

Graph 架构图 ​

核心概念：Config 和 Cache ​

什么是 Config？ ​

什么是 Cache？ ​

知识点拆解 ​

1. 定义 State 和 ConfigSchema ​

2. 定义带 Config 参数的节点 ​

3. 构建带缓存的 Graph ​

4. 运行 Graph 并观察缓存效果 ​

缓存机制图解 ​

Config vs State 对比 ​

扩展：Node 重试机制（RetryPolicy） ​

为什么需要重试？ ​

配置 RetryPolicy ​

重试参数详解 ​

重试时间线示例 ​

缓存 + 重试 组合使用 ​

思考题 ​

案例三完整代码 ​

基础案例4：条件边与路由 ​

案例概览 ​

Graph 架构图 ​

简单条件边 ​

多分支条件边 ​

核心概念：条件边 ​

什么是条件边？ ​

知识点拆解 ​

1. 简单条件边示例 ​

2. 运行示例 ​

3. 多分支条件边 ​

4. 运行多分支示例 ​

条件边 vs 固定边 ​

思考题 ​

LangGraph 基础案例：从概念到实践

LangGraph 在 AI 生态中的位置

什么时候该用 LangGraph？

理解 Agent：你的智能助手

基础案例1：咖啡馆流水线

案例概览

Graph 架构图

知识点拆解

1. 导入必要的模块

2. 定义状态类型

2.1 输入状态 (InputState)

2.2 输出状态 (OutputState)

2.3 整体状态 (OverallState)

2.4 私有状态 (PrivateState)

3. 定义处理节点

节点 1：生成店名

节点 2：添加描述

节点 3：完成处理

4. 构建 StateGraph

5. 添加节点

6. 添加边（连接节点）

7. 编译并运行

数据流转过程

核心概念总结

完整代码

思考题

下一步

基础案例2：消息累加器

案例概览

Graph 架构图

核心概念：Annotated 和 Reducer

什么是 Reducer？

知识点拆解

1. 定义带 Reducer 的 State

2. add vs add_messages 的区别

`add`（简单拼接）

`add_messages`（智能合并）

3. 定义节点

4. 构建 Graph（链式写法）

5. 运行 Graph

数据流转过程

Reducer 对比表

思考题

案例二完整代码

下一步

基础案例3：Config 配置与节点缓存

案例概览

Graph 架构图

核心概念：Config 和 Cache

什么是 Config？

什么是 Cache？

知识点拆解

1. 定义 State 和 ConfigSchema

2. 定义带 Config 参数的节点

3. 构建带缓存的 Graph

4. 运行 Graph 并观察缓存效果

缓存机制图解

Config vs State 对比

扩展：Node 重试机制（RetryPolicy）

为什么需要重试？

配置 RetryPolicy

重试参数详解

重试时间线示例

缓存 + 重试组合使用

思考题

案例三完整代码

基础案例4：条件边与路由

案例概览

Graph 架构图

简单条件边

多分支条件边

核心概念：条件边

什么是条件边？

知识点拆解

1. 简单条件边示例

2. 运行示例

3. 多分支条件边

4. 运行多分支示例

条件边 vs 固定边

思考题
